| 產品名稱: 1.5"六功能側出缸頭(適用于S450-S650) | ||||
| 產品編號 : 88280805 | ||||
| 系列號 : MPV-03 | ||||

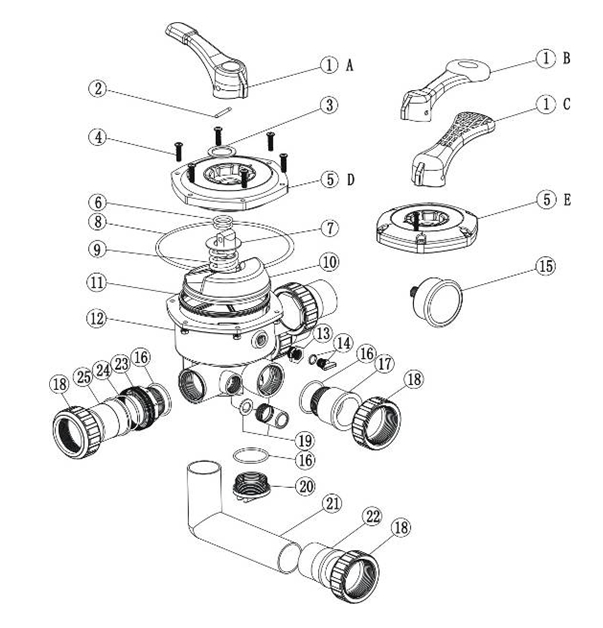

| 項目Key NO. | 型號Notes | 部件編號Part Number | 中文描述 | 數量No of Parts Required |
| 1 | A | 01013002 | 大手柄 | 1 |
| B | 01013003 | 小手柄 | 1 | |
| C | 01013001 | 網格手柄 | 1 | |
| 2 | 03018008 | 手柄固定銷 | 1 | |
| 3 | 01181001 | 大介子(用于1.5"缸頭及1.0"高壓缸頭) | 1 | |
| 4 | 89281203 | M6*25 圓頭螺絲連螺母 | 6 | |
| 89280107 | M6×30 B頭機絲連螺母 | 6 | ||
| 5 | D | 01013004 | 1.5"缸頭標準面蓋(黑色) | 1 |
| 01051010 | 1.5"缸頭標準面蓋(白色) | 1 | ||
| E | 01013005 | 1.5"缸頭弧形面蓋(黑色) | 1 | |
| 01051015 | 1.5"缸頭弧形面蓋(白色) | 1 | ||
| 6 | 02011022 | 分水器膠圈(用于1.5'及2.0"缸頭) | 2 | |
| 7 | 01181002 | 小介子 | 1 | |
| 8 | 02011002 | 面蓋膠圈(A) | 1 | |
| 9 | 03014001 | 彈簧(用于1.5"缸頭) | 1 | |
| 10 | 01021001 | 1.5"分水器 | 1 | |
| 11 | 02311002 | 止水膠圈(用于1.5"缸頭) | 1 | |
| 12 | 01051021 | 1.5"側出缸頭身(白色) | 1 | |
| 01013009 | 1.5"側出缸頭身(黑色) | 1 | ||
| 13 | 01111048 | 壓力表牙套 | 1 | |
| 14 | 89021307 | 扭制連膠圈 | 1 | |
| 15 | 06011029 | 不銹鋼壓力表連膠圈(最大讀數 40PSI,不銹鋼外殼,底部安裝) | 1 | |
| 06021001 | 塑膠壓力表連膠圈(最大讀數 40PSI ,塑膠外殼,側面安裝) | 1 | ||
| 16 | 02020013 | 1.5"牙頭膠圈 | 6 | |
| 17 | 01013018 | 1.5"帶牙接頭(黑色) | 1 | |
| 01051022 | 1.5"帶牙接頭(白色) | 1 | ||
| 18 | 01051014 | 1.5"螺母(白色) | 5 | |
| 01013017 | 1.5"螺母(黑色) | 5 | ||
| 19 | 89280104 | 清水鏡連膠圈 | 1 | |
| 20 | 01051023 | 1.5"塞頭(白色) | 1 | |
| 01013120 | 1.5"塞頭(黑色) | 1 | ||
| 21 | 01051194 | 1.5"彎管(白色)175mm | 1 | |
| 01013117 | 1.5"彎管(黑色)175mm | 1 | ||
| 01051193 | 1.5"彎管(白色)120mm | 1 | ||
| 01013116 | 1.5"彎管(黑色)120mm | 1 | ||
| 22 | 01171002 | 1.5'管接頭(E) | 1 | |
| 23 | 01013015 | 1.5"外牙頭90度牙(黑色) | 3 | |
| 01051013 | 1.5"外牙頭90度牙(白色) | 3 | ||
| 24 | 02011003 | 1.5"管接頭膠圈 | 3 | |
| 25 | 01171153 | 1.5"公英制管接頭 | 3 | |
